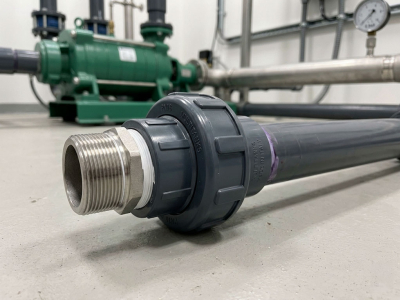

Raccorder du PVC sur du métal : Guide technique anti-fuites

Réparer une ancienne canalisation en acier, connecter une pompe de piscine avec des raccords en inox ou adapter une sortie de cuve en laiton sur un réseau moderne : le raccordement mixte est un passage obligé en rénovation comme en installation neuve. Mais marier le métal et le PVC-U ne se résume pas à un simple vissage. Entre les coefficients de dilatation opposés, les risques de rupture mécanique et les erreurs d'étanchéité, cette transition est parsemée de pièges qui peuvent transformer une simple modification en dégât des eaux majeur. Chez Multitanks, nous vous aidons à maîtriser l'art de la transition hybride.

Pourquoi le raccordement mixte est-il si complexe ?

Le principal défi réside dans la nature même des matériaux. Le métal (acier galvanisé, inox, laiton) est un matériau extrêmement rigide et stable. À l'inverse, le PVC-U (Polychlorure de Vinyle Non Plastifié) est un polymère qui, bien que rigide, conserve une certaine élasticité et réagit fortement aux variations de température.

Lorsque vous vissez un raccord en métal dans un raccord en plastique, vous créez un point de tension. Si le réseau subit des coups de bélier (pics de pression brutaux) ou des changements de température importants, le métal ne bougera pas, mais le plastique va "travailler". Sans une technique appropriée, c'est le filetage du plastique qui finira par céder, créant des micro-fissures invisibles à l'œil nu qui deviendront des fuites permanentes sous quelques semaines.

Le piège n°1 : La dilatation thermique différentielle

C'est l'erreur la plus fréquente en plomberie industrielle et domestique. Le PVC-U se dilate environ 7 à 10 fois plus que l'acier. Imaginez un tuyau PVC de 10 mètres : une simple augmentation de température de 20°C peut le faire "allonger" de près de 1,5 cm. Si ce tuyau est bridé à ses extrémités par des raccords métalliques rigides, la force exercée sur le filetage est colossale.

Pour éviter ce piège, il ne faut jamais réaliser une transition métal/PVC en ligne droite sans laisser de jeu ou sans utiliser un raccord capable d'absorber le mouvement. L'utilisation de lyres de dilatation ou de changements de direction (coudes) permet au PVC de bouger sans arracher le raccord métallique. C'est ici que les raccords PVC à coller offrent une souplesse de conception précieuse pour créer des réseaux capables de "respirer".

Le piège n°2 : Le vissage mâle/femelle (Le sens compte !)

Il existe une règle d'or universelle en raccordement mixte : Évitez toujours de visser un raccord mâle métallique dans un raccord femelle en plastique.

Pourquoi ? Parce que le métal est plus dur que le plastique. En vissant, le métal agit comme un coin qui écarte les parois du raccord femelle en PVC. Sous la pression de l'eau, le raccord plastique subit une contrainte de traction (il veut s'ouvrir). Si vous serrez un peu trop fort, le raccord PVC peut se fendre instantanément ou, pire, se fragiliser et rompre dans quelques mois. La solution idéale est de faire l'inverse : un raccord mâle en PVC (souple) qui entre dans un raccord femelle métallique (rigide). Le métal "contient" alors le plastique, ce qui est mécaniquement beaucoup plus sûr.

Le piège n°3 : L'étanchéité (Adieu la filasse !)

Si vous avez l'habitude de la plomberie traditionnelle en acier, vous connaissez la filasse et la pâte à joint. Oubliez-les immédiatement pour le PVC. La filasse gonfle au contact de l'humidité, ce qui augmente la pression interne sur le raccord femelle en plastique et finit par le faire éclater. De plus, certaines pâtes à joint contiennent des solvants pétroliers qui attaquent chimiquement le PVC, le rendant cassant comme du verre.

Pour une transition réussie, le ruban Téflon (PTFE) reste la solution la plus sûre. Il assure le glissement lors du serrage et une étanchéité parfaite sans contrainte chimique. Pour les installations professionnelles, les résines anaérobies spécifiques au plastique (compatibles métaux) sont également une excellente option. Retrouvez tous nos produits dédiés dans la catégorie Étanchéité.

La solution technique : Le raccord union 3 pièces

En mélangeant métal et plastique, vous créez un système qui sera un jour ou l'autre amené à être démonté (changement de pompe, vanne entartrée, etc.). Si vous avez collé et vissé l'ensemble de manière rigide, vous devrez scier votre installation à la moindre intervention.

Le raccord union 3 pièces (ou raccord "Américain") est votre meilleur allié. Il permet de désolidariser la partie plastique de la partie métallique sans avoir à faire tourner l'ensemble du tuyau. C'est le point de rupture mécanique "intelligent" de votre installation. Placez toujours un raccord union à chaque transition mixte : cela permet d'absorber une partie des vibrations et facilite grandement la maintenance future sans stresser les filetages fragiles.

Gérer les vibrations et les coups de bélier

Un réseau mixte est particulièrement sensible aux ondes de choc. Lorsqu'une électrovanne se ferme brutalement, l'onde de choc (coup de bélier) traverse le tuyau. Le métal n'encaisse rien, il transmet l'énergie. Le point de transition mixte devient alors le réceptacle de toute cette violence mécanique.

Pour protéger vos raccords PVC-U, assurez-vous que vos pompes sont montées sur des silent-blocs et, si possible, utilisez un tronçon de tuyau flexible (type tuyau armé ou manchon souple) entre la sortie de pompe métallique et le réseau rigide en PVC. Cela "découple" les vibrations et prolonge la durée de vie de vos filetages plastique de manière spectaculaire.

Conclusion

Raccorder du PVC-U sur du métal n'est pas sorcier, mais cela demande de changer de paradigme. Il faut accepter que le plastique est le maillon faible de la chaîne et concevoir l'installation pour le protéger. En respectant le sens de vissage (mâle plastique dans femelle métal), en bannissant la filasse au profit du Téflon, et en anticipant la dilatation thermique, vous obtiendrez un réseau hybride aussi fiable qu'une installation monolithique.

Prenez le temps de choisir les bons composants : un mamelon en inox 316 couplé à un raccord union PVC-U de qualité PN16 est un investissement qui vous évitera des heures de réparation d'urgence. Chez Multitanks, nous tenons en stock toutes les pièces de transition pour faire de votre rénovation un succès technique durable.
