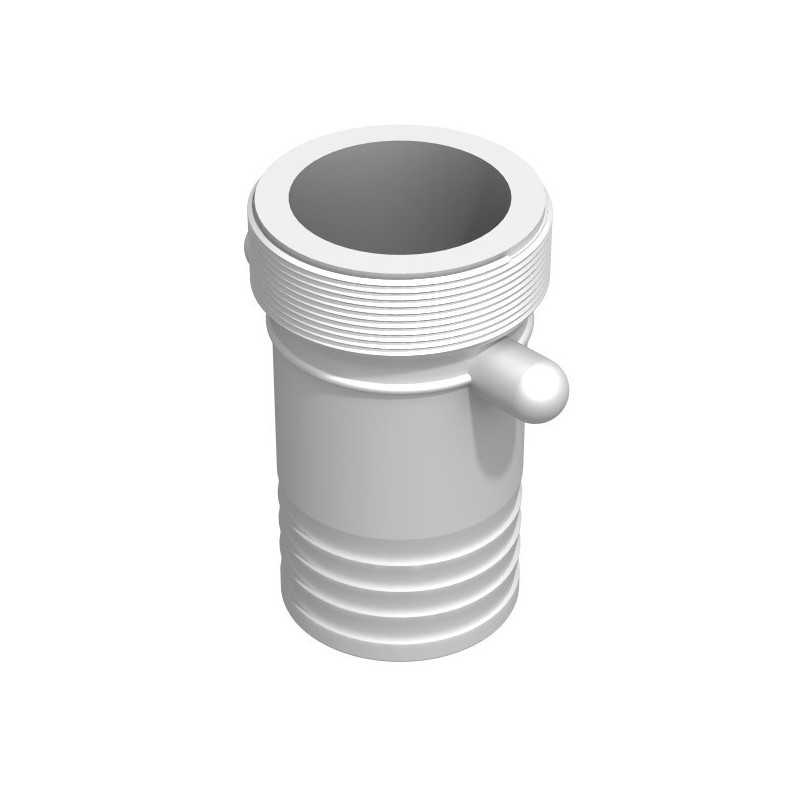

Gezahnte Verschraubung männlich 3'' BSP - männlich geriffelt gerade 75mm

Die gezahnte Verschraubung männlich 3'' BSP - männlich geriffelt gerade 75mm (Referenz: 100226) der Marke CPP stellt die ideale Lösung für Ihre Mischverbindungen dar, die einerseits ein BSP 3 Zoll Gewinde und andererseits einen geriffelten Anschluss von 75mm Durchmesser benötigen. Diese professionelle Verschraubung aus hochwertigem Polypropylen gewährleistet eine perfekte Dichtheit und bemerkenswerte Beständigkeit gegen mechanische und chemische Belastungen.

Anwendungen und Vorteile der BSP/geriffelt Mischverschraubung

Diese gezahnte Verschraubung findet ihren Platz in zahlreichen industriellen und landwirtschaftlichen Anwendungen, wo die Vielseitigkeit der Verbindungen von größter Bedeutung ist. Sie ermöglicht insbesondere die Verbindung von IBC-Behältern mit BSP 3 Zoll Verschlüssen mit geriffelten Flexschläuchen großen Durchmessers und schafft so eine dichte und leicht demontierbare Verbindung.

Die Hauptvorteile umfassen die schnelle Montage dank des gezahnten Systems, das sich direkt auf den geriffelten Schlauch aufstecken lässt, die durch die präzise Geometrie des BSP-Gewindes gewährleistete Dichtheit und die chemische Beständigkeit des Polypropylens, die die Verwendung mit einer breiten Palette von industriellen, landwirtschaftlichen oder Lebensmittelflüssigkeiten ermöglicht.

Im landwirtschaftlichen Bereich zeichnet sich diese Verschraubung für Bewässerungssysteme großer Kapazität, Lagertanks für Flüssigdünger und Pflanzenschutzmittelanlagen aus. Im industriellen Bereich eignet sie sich perfekt für Chemikalientransfers, Hochdruckreinigungsanlagen und Regenwassergewinnungsanlagen.

Technische Spezifikationen und Materialien

Hergestellt aus hochwertigem Polypropylen, weist diese Verschraubung eine außergewöhnliche chemische Beständigkeit gegenüber Säuren, Basen, Lösungsmitteln und Erdölprodukten auf, die in der Industrie häufig verwendet werden. Polypropylen bietet auch eine hervorragende UV-Beständigkeit, die eine Außenanwendung ohne vorzeitige Verschlechterung ermöglicht.

Das BSP 3 Zoll Außengewinde entspricht strikt den britischen Normen (British Standard Pipe) und gewährleistet eine perfekte Kompatibilität mit allen standardisierten Geräten. Seine konische Konstruktion gewährleistet eine progressive Abdichtung beim Anziehen, ohne dass in den meisten Anwendungen eine zusätzliche Dichtung erforderlich ist.

Das gerade geriffelte Ende von 75mm weist präzise bearbeitete Rillen auf, die einen optimalen Halt des Flexschlauchs gewährleisten. Diese durchdachte Geometrie verteilt die mechanischen Belastungen gleichmäßig, vermeidet lokale Verformungen des Schlauchs und verlängert seine Lebensdauer.

Die Druckfestigkeit dieser Verschraubung ermöglicht ihre Verwendung in Systemen mit bis zu 10 bar Betriebsdruck und deckt damit die Mehrheit der gängigen Anwendungen ab. Ihr Betriebstemperaturbereich erstreckt sich von -10°C bis +60°C, geeignet für europäische Klimabedingungen.

Installation und Anwendungshinweise

Die Installation dieser gezahnten Verschraubung erfordert einige wesentliche Vorsichtsmaßnahmen, um eine perfekte Dichtheit und optimale Langlebigkeit zu gewährleisten. Vor der Montage überprüfen Sie, dass das Ende des geriffelten Schlauchs sauber ist, ohne Grat oder Verformungen, die die Dichtheit beeinträchtigen könnten.

Für die BSP-seitige Verbindung tragen Sie eine Schicht Dichtpaste oder Teflon auf die ersten Gewinde auf, vermeiden Sie jedoch, welche auf die ersten zwei oder drei Gewinde aufzutragen, um eine Kontamination der Flüssigkeit zu vermeiden. Schrauben Sie von Hand bis zum Anschlag, dann ziehen Sie eine viertel bis halbe Umdrehung zusätzlich mit einem geeigneten Schlüssel an.

Auf der geriffelten Seite schieben Sie den Flexschlauch bis zum Anschlag auf den Anschluss und überprüfen Sie, dass alle Rillen richtig eingerastet sind. Installieren Sie dann eine dem Durchmesser entsprechende Schlauchschelle und beachten Sie das vom Schellenhersteller empfohlene Anzugsdrehmoment, um ein Zusammendrücken des Schlauchs zu vermeiden.

Für die Wartung führen Sie eine regelmäßige Sichtprüfung der Verbindungen durch, insbesondere nach Frost-/Auftauperioden, die erhebliche Belastungen erzeugen können. Ersetzen Sie sofort jede Verschraubung, die Risse, Verformungen oder Anzeichen von Materialermüdung aufweist.

Technische Eigenschaften
